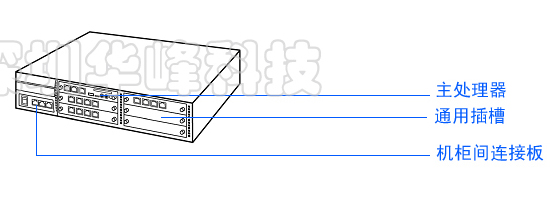

单个SV8100机柜

NEC SV8100一个机柜.主处理器占用一个槽位,余下5个槽位提供80的端口.一个NEC SV8100交换机机柜不需要机柜间的连接板.

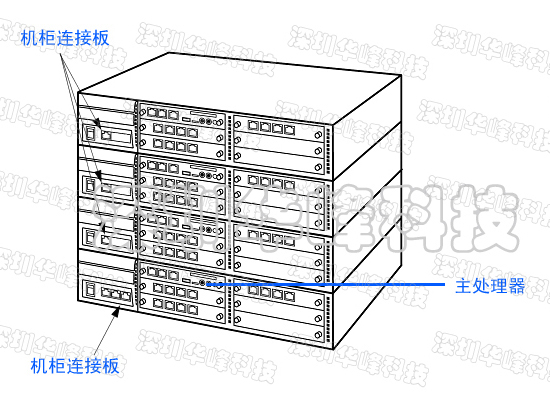

多个SV8100机柜

多个NEC SV8100机柜连接,通过每个机柜的连接板(BS10/BS11)相连。NEC SV8100的主机柜(CPU所在机柜)使用3接口连接板(BS10),其他机柜使用1接口连接板(BS11)

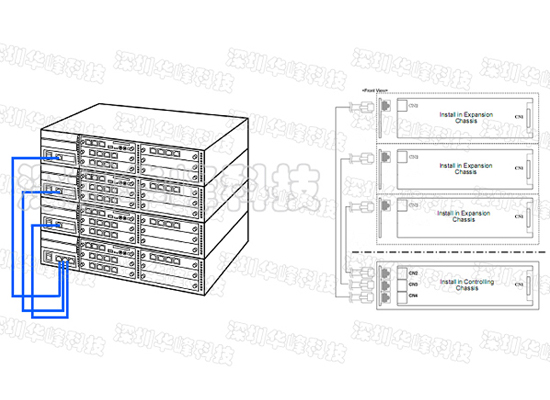

SV8100连接方式

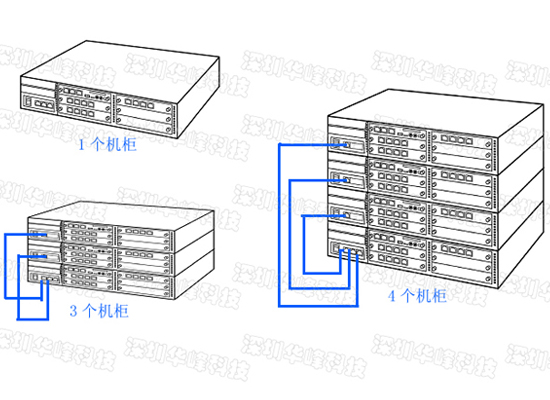

SV8100的几种连接方式

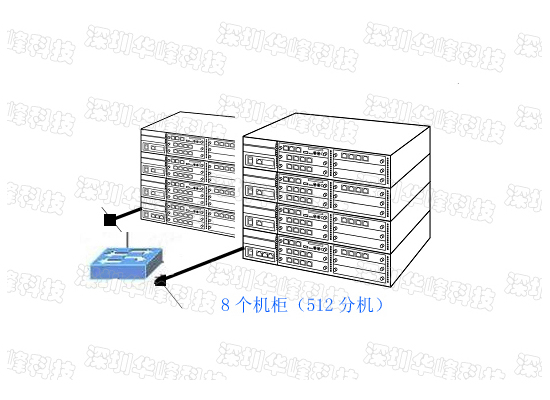

多于4机柜的连接

当NEC SV8100机柜数量多于4个时,采用双CPU控制。

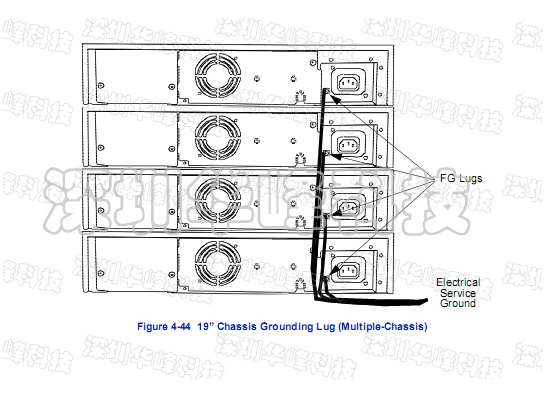

SV8100背面示意图
